I relè sono necessari per controllare i circuiti elettrici, ma non tutti funzionano allo stesso modo. I relè a stato solido e i relè meccanici differiscono per come commutano, come sono costruiti e come funzionano in condizioni reali.

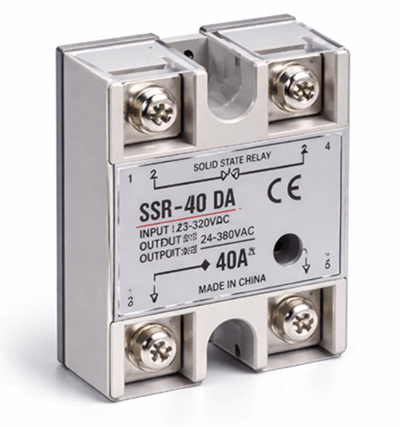

Panoramica dei relè a stato solido
Un relè a stato solido, o SSR, è un dispositivo elettrico di commutazione che utilizza componenti semiconduttori invece di parti mobili meccaniche per aprire o chiudere un circuito. Controlla un carico utilizzando un segnale di ingresso a basso consumo per commutare componenti elettronici come triac, tiristori o transistor.

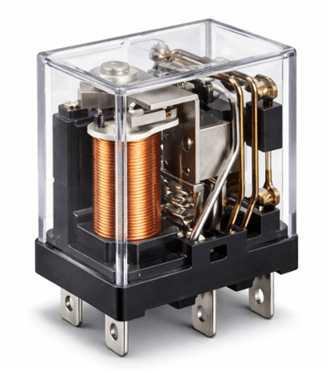

Cos'è un relè meccanico?
Un relè meccanico è un dispositivo elettrico di commutazione che utilizza un elettromagnete e contatti fisici mobili per aprire o chiudere un circuito. Quando la corrente attraversa la bobina, crea un campo magnetico che muove un'armatura interna, facendo cambiare posizione ai contatti. Questo permette a un segnale a bassa potenza di commutare un carico di potenza superiore.
Come funzionano i relè a stato solido e i relè meccanici

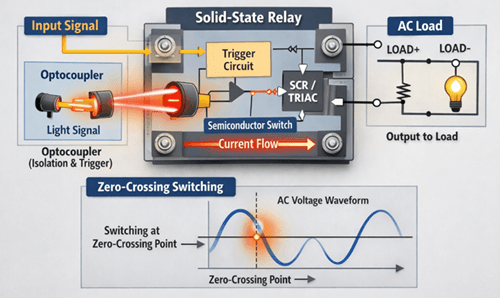

Principio di funzionamento del relè a stato solido
Un relè a stato solido commuta utilizzando un segnale elettronico di ingresso per controllare un dispositivo di uscita a semiconduttore. Quando l'ingresso viene applicato, un trigger isolato, spesso un optocoupler, attiva il semiconduttore interno e permette alla corrente di scorrere attraverso il carico. Poiché nessuna parte meccanica si muove, la commutazione avviene tramite conduzione elettronica. Nei relè a stato solido AC, la commutazione avviene spesso al punto di incrocio a zero per ridurre il rumore e lo stress elettrico.

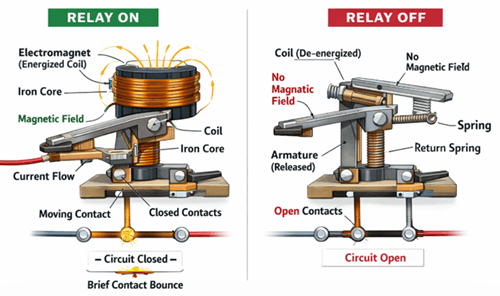

Principio di funzionamento del relè meccanico
Un relè meccanico commuta utilizzando la forza elettromagnetica per muovere i contatti fisici. Quando la corrente scorre attraverso la bobina, crea un campo magnetico che tira l'indugitura e cambia la posizione del contatto, aprendo o chiudendo il circuito. Quando la bobina viene spenta, il campo magnetico scompare e una molla riporta i contatti al loro stato originale. Poiché i contatti si muovono fisicamente, la commutazione comporta un'azione meccanica breve e può comportare un breve rimbalzo di contatto prima di stabilizzarsi.
Relè a Stato Solido vs. Struttura Interna del Relè Meccanico

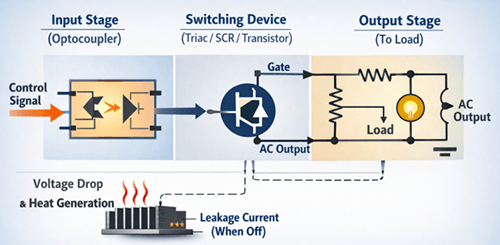

Struttura a relè a stato solido
Un relè a stato solido include tipicamente:
• Stadio di ingresso – Utilizza un optoaccoppiatore o un dispositivo di isolamento simile
• Dispositivo di commutazione – Un triac, tiristore o transistor che controlla il flusso di corrente
• Stadio di uscita – Condottiva la corrente di carico quando il dispositivo è attivato
Poiché la corrente scorre attraverso giunzioni semiconduttive, durante il funzionamento è sempre presente una piccola caduta di tensione. Questo porta a una generazione continua di calore, che può richiedere una gestione termica come un dissipatore di calore. Gli SSR hanno anche una piccola corrente di fuga anche quando sono spenti.

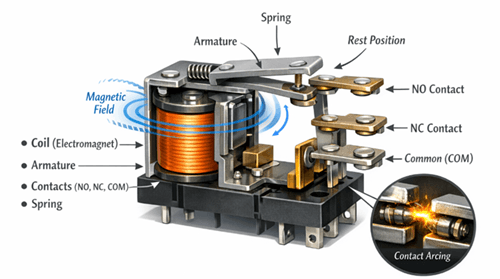

Struttura a relè meccanico
Un relè meccanico include tipicamente:
• Bobina – Produce un campo magnetico
• Armatura – Si muove in risposta al campo magnetico
• Contatti – Aprire o chiudere il circuito (NO, NC o cambio di corrente)
• Molla – Riporta l'armatura alla sua posizione predefinita
I contatti fisici forniscono una netta separazione elettrica quando sono aperti. Tuttavia, il funzionamento ripetuto causa un'usura graduale e possono verificarsi archi elettrici quando si commutano carichi più alti.
Differenze tra relè a stato solido vs. relè meccanico
| Caratteristica | Relè a Stato Solido (SSR) | Relè Meccanico (EMR) |
|---|---|---|
| Metodo di commutazione | Utilizza dispositivi a semiconduttore e spesso un optoaccoppiatore | Utilizza una bobina e contatti mobili |
| Parti in movimento | No | Sì |
| Suono durante l'operazione | Silenzioso | Click udibile |
| Velocità di commutazione | Molto veloce (spesso < 1 ms) | Più lento (tipicamente 5–15 ms) |
| Usura meccanica | Nessuna | Usura delle lenti a contatto nel tempo |
| Resistenza alla polvere e alle vibrazioni | Alta | Più sensibile all'ambiente |
| Rumore elettrico | Basso (soprattutto con tipi zero-cross) | Può produrre archi e rumore |
| Generazione di calore | Continua dovuta a caduta di tensione (potrebbe richiedere un dissipatore di calore) | Riscaldamento interno minimo |
| Opzioni di contatto | Configurazioni limitate | Moduli di contatto multipli (NO, NC, cambio di contatto) |
| Capacità di carico | Adatto a carichi da bassi a moderati (dipendente dal progetto) | Adatto a carichi di corrente e di spunto più elevati |
| Compatibilità del carico | Migliore per carichi resistivi e induttivi controllati | Gestisce carichi resistivi, induttivi e capacitivi |
| Sensibilità alla polarità | Spesso sensibile alla polarità nei tipi DC | Generalmente, non sensibili alla polarità |
| Durata operativa | Lunga (senza usura meccanica) | Limitata dalla durata del contatto |
| Comportamento dell'arco | Nessun arco di contatto | L'arco si verifica durante la commutazione |
| Tipo di isolamento | Isolamento ottico (tramite optoaccoppiatore) | Isolamento fisico dell'interruzione d'aria |
| Modalità di guasto | Spesso fallisce in modo breve (rimane ACCESO) | Spesso fallisce in apertura (rimane SPENTO) |
| Costo | Costo iniziale più alto | Costo iniziale inferiore |
| Dimensioni e peso | Compatto e leggero | Più grande e più pesante |
| Requisiti extra | Potrebbe essere necessario un dissipatore di calore, uno snubber o un filtro EMI | Di solito sono necessari meno componenti esterni |
Errori comuni nella selezione della staffetta
| Errore comune nella selezione del relè | Perché causa problemi |
|---|---|
| Scegliere solo per costo | Un relè a basso costo potrebbe non gestire le condizioni di carico reali, il che può causare guasti precoci o funzionamento instabile. |
| Ignorare la corrente di spunto | Carichi come motori o lampade assorbono una corrente molto maggiore all'avvio rispetto a quella durante il normale funzionamento. Se questo viene ignorato, i contatti possono saldare nei relè meccanici o le parti semiconduttrici possono cedere negli SSR. |
| Trascurare la gestione termica negli SSR | I relè a stato solido presentano una caduta di tensione continua in stato on, tipicamente intorno a 1–2 V, che genera una perdita di potenza continua. Senza una corretta dissipazione del calore, la temperatura interna aumenta e la durata della vita si riduce. |
| Ignorare lo stress di commutazione | I relè meccanici sono influenzati dall'usura dei contatti e dall'arco elettrico, mentre i relè a stato solido sono più sensibili a picchi di tensione, alti valori di dv/dt e surriscaldamento. |
| Negligenza la protezione e la conformità | Componenti come snubber, soppressori di sovratensione e filtri EMI aiutano a ridurre lo stress elettrico e a migliorare l'affidabilità a lungo termine. Ometterli può accorciare la vita del relè e influire sull'operatività stabile. |
Come scegliere tra SSR e relè meccanico
La selezione del relè giusto dipende dall'adattamento del suo comportamento elettrico ai requisiti dell'applicazione.
Tipo di carico e comportamento elettrico
I carichi resistivi sono semplici, ma carichi induttivi e capacitivi introducono transitori di corrente di spuntamento e tensione. I relè meccanici generalmente tollerano meglio queste sollecitazioni, mentre gli SSR richiedono una corretta potenza e protezione.
Frequenza di commutazione
Le applicazioni con commutazione frequente o continua preferiscono i relè a stato solido per l'assenza di usura meccanica. I relè meccanici sono più adatti a basse frequenze di commutazione.
Corrente di sovratensione e corrente di spunto
Un'elevata corrente di avvio richiede una forte tolleranza a breve termine. I relè meccanici gestiscono l'impulso in modo più robusto, mentre gli SSR devono essere selezionati con attenzione con indicazioni di sovratensione adeguate.
Condizioni ambientali
In ambienti con polvere, vibrazioni o umidità, i relè a stato solido offrono prestazioni più stabili perché non ci sono parti mobili.
Modalità di guasto e sicurezza
Il comportamento dei guasti dovrebbe essere in linea con i requisiti di sicurezza del sistema. Gli SSR tipicamente si guastano chiusi (ON), mentre i relè meccanici di solito si guastano aperto (OFF), cosa spesso preferita nei sistemi critici per la sicurezza.
Requisiti termici e di protezione
Gli SSR generano calore continuo e possono richiedere dissipatori di calore e componenti di protezione. I relè meccanici richiedono considerazione dell'usura dei contatti e degli archi elettrici nel tempo.
Applicazioni tipiche di SSR e relè meccanico

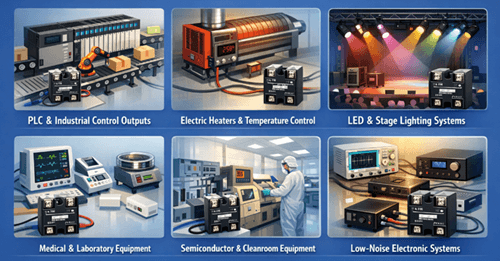

Applicazioni a relè a stato solido (SSR)
• Impianti PLC e di controllo industriale
• Riscaldatori elettrici e sistemi di controllo della temperatura
• Sistemi di illuminazione LED e di palco
• Apparecchiature mediche e di laboratorio
• Apparecchiature per semiconduttori e camere bianche

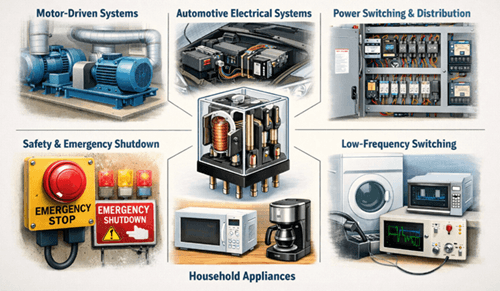

Applicazioni a relè meccanici (EMR)
• Sistemi azionati da motori (pompe, compressori, HVAC)
• Sistemi elettrici automobilistici
• Pannelli di commutazione e distribuzione di potenza
• Circuiti di sicurezza e spegnimento d'emergenza
• Elettrodomestici
Conclusione
I relè a stato solido e i relè meccanici risolvono lo stesso problema in modi fondamentalmente diversi. Gli SSR eccellono in ambienti di commutazione ad alta velocità, silenziosi e ad alta frequenza, mentre i relè meccanici rimangono la scelta migliore per gestire alte correnti di spunto, diversi tipi di carico e isolamento critico per la sicurezza. Scegliere il relè giusto non dipende dalla preferenza, ma dall'adattare il comportamento elettrico alle condizioni operative reali.
Domande Frequenti [FAQ]
Quando non dovrebbe essere utilizzato un relè a stato solido?
Un relè a stato solido non è ideale per applicazioni con corrente di spunto molto elevata, alta sensibilità alle perdite o dove è richiesto uno stato OFF garantito. Devono essere considerati la corrente di fuga e il possibile guasto del cortocircuito.
Come può la corrente di spunto danneggiare un relè?
La corrente di spunto può superare la capacità nominale di contatti o dispositivi a semiconduttore. Ciò può causare saldatura a contatto nei relè meccanici o danni permanenti nei componenti di uscita SSR.
Cosa succede se un relè a stato solido si surriscalda?
Un eccesso di calore può degradare i materiali semiconduttori, portando al guasto. In molti casi, il relè può guastarsi in uno stato permanentemente ACCESO se i limiti termici sono superati.
Perché la durata del contatto è diversa per vari carichi?
L'usura dei contatti dipende dal tipo di carico. I carichi induttivi e capacitivi creano archi e maggiori sollecitazioni durante la commutazione, riducendo così la durata dei contatti rispetto ai carichi resistivi.
In che modo i componenti di protezione migliorano l'affidabilità dei relè?
Dispositivi come snubber, varistor e filtri EMI riducono picchi di tensione e rumore elettrico. Questo riduce lo stress sui componenti dei relè e prolunga la vita operativa.
